V různých aplikačních scénářích,Vysokorychlostní deskaKonstrukce musí úzce vyhovovat jeho hlavním funkcím a fyzickým omezením, což ukazuje na zjevný diferencovaný důraz. Jako nervové centrum systému nese zadní plocha těžká odpovědnost za připojení mnoha dceřiných karet a realizaci vysokorychlostní výměny dat. Hlavní výzvou tohoto typu vysokorychlostního designu desky je překonání problémů s integritou signálu způsobené propojením ultra vysoké hustoty. Zvláštní důraz klade na přísnou kontrolu impedance, aby odpovídal vysokorychlostním signálním kanálům a má téměř tvrdé požadavky na proces výběru, rozvržení a zpětného vrtání konektorů. Reflexe a přeslech musí být minimalizovány, aby se zajistila spolehlivost dat a synchronizace hodin při přenosu na dlouhou vzdálenost. Současně obrovská fyzická velikost a komplexní stohovací struktura backplane také předložila jedinečné požadavky na rozptyl tepla a mechanickou sílu.
U řádkových karet (nebo vizitek) je vysokorychlostní deska na nich přímo zodpovědná za přenos, zpracování a předávání signálů. Tento typ návrhu se zaměřuje na optimalizaci přenosové cesty signálů z rozhraní na zpracování čipů. Vysokorychlostní desky musí pečlivě stanovit vysokorychlostní diferenciální párové čáry, přesně ovládat jejich stejnou délku, stejnou vzdálenost a mezery, aby se minimalizovaly interferenční interference a zkreslení signálu a zajistily věrnost dat při vysokých frekvencích (jako je 25G+). Integrita energie a napájení s nízkým šumem jsou dalším klíčem a pro vysokorychlostní čipy musí být zajištěn extrémně „čistý“ zdroj energie prostřednictvím optimalizovaného stohování, velkého počtu oddělení oddělení a možných rozštěpených výkonových vrstev. Kromě toho je hustota rozptylu tepla obvykle vyšší a je vyžadován chladič nebo dokonce konstrukce potrubí.

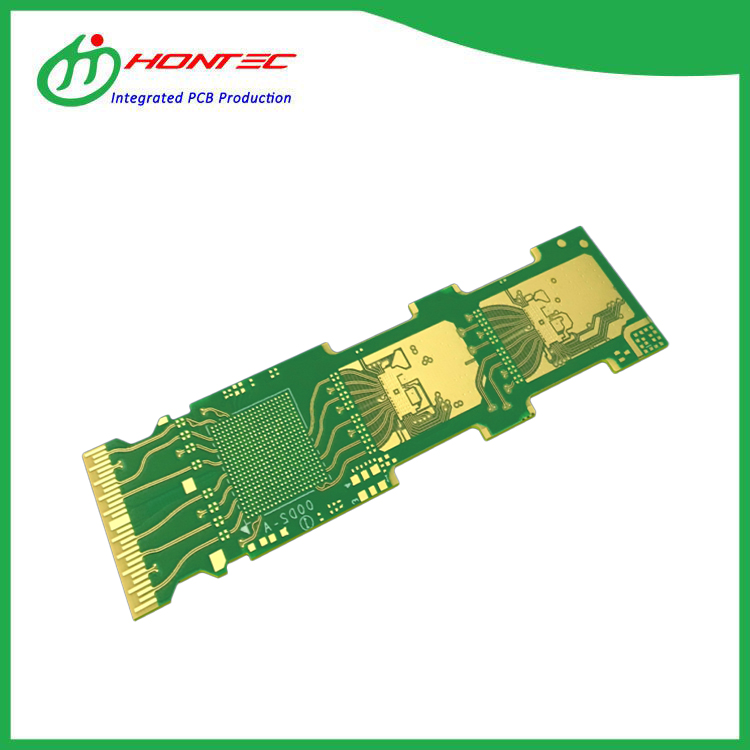

Pokud jde o optické moduly,Vysokorychlostní deskyUvnitř si uvědomujte elektrooptickou/fotoelektrickou konverzi v extrémně kompaktním prostoru. Primární zaměření návrhu je vysoce komprimováno k konečné rovnováze mezi extrémní miniaturizací a vysokofrekvenčním výkonem. Oblast vysokorychlostních desek je velmi drahá, počet vrstev zapojení je omezený a koncepce designu RF je široce vypůjčena. Je nutné jemně simulovat a optimalizovat strukturu mikropáskové/pásmové linie, věnovat zvláštní pozornost vysokofrekvenčním kožnímu účinku a dielektrickým ztrátám a chytře používat smíšené substrátové materiály (jako je FR4 v kombinaci s Rogersem), aby splňovaly přísné indikátory ztráty vložení. Jeho konstrukce musí také vyřešit problém s elektromagnetickou kompatibilitou mezi vysokorychlostními čipy, pohonů a lasery/detektory na extrémně krátkých propojovacích vzdálenostech. Stručně řečeno, při navrhování vysokorychlostních desek se zadní plocha zaměřuje na stabilitu propojení velké velikosti a vysokou hustotu, line karta zdůrazňuje kvalitu signálu a záruku napájení integrované cesty a optický modul pronásleduje vysokofrekvenční výkon a koordinaci rozptylu tepla za limitu miniaturizace.
