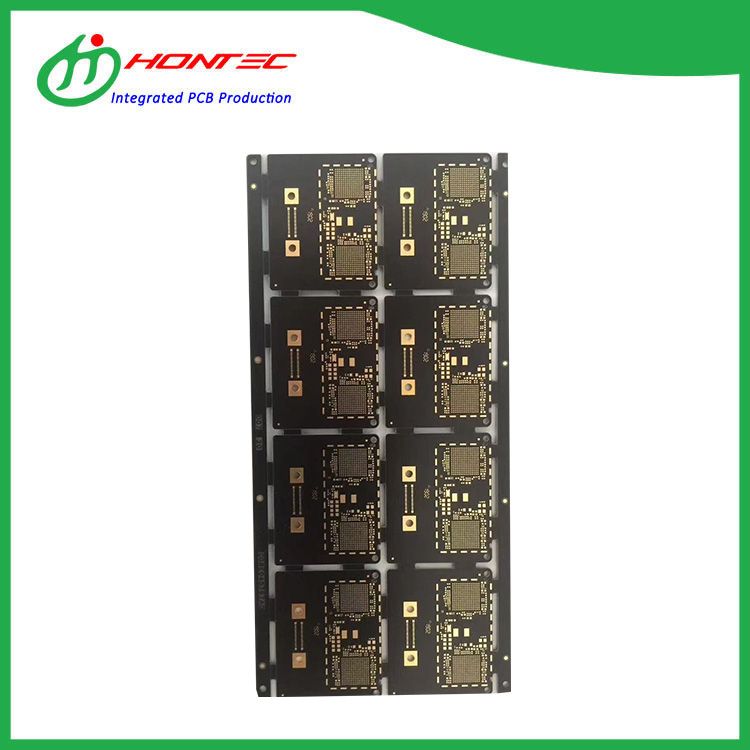

Propojení s vysokou hustotou(HDI) PCB umožňují revoluční pokroky v elektronice zabalením složitých obvodů do kompaktních návrhů. Jako vůdce ve výrobě HDI PCB,HontecPoskytuje požadovaná řešení přesnost pro průmyslová odvětví vyžadující přesnost, spolehlivost a rychlé inovace. S certifikacemi včetně UL, SGS a ISO9001 a zefektivnění logistiky prostřednictvím UPS/DHL zmocňujeme řezání klientů ve 28 zemích. Níže prozkoumámeHDI PCBAplikace, technické specifikace a výhody specifické pro průmysl.
HDI PCBK dosažení vyšší hustoty kabeláže použijte mikrovias, slepé/pohřbené stopy a jemné stopy než tradiční desky. To umožňuje:
Miniaturizace: Zmenší se velikosti zařízení o 40–60%.
Vylepšený výkon: Snižte ztrátu signálu a křížový rozhovor.
Vícevrstvá integrace: Podpora komplexních návrhů v omezených prostorech.
A. spotřební elektronika
Smartphony/tablety: Umožňuje ultra tenké vzory s polími více kamer a 5G moduly.
Nositelné: Powers Compact Health Monitory a AR/VR Headsets.
B. Zdravotnictví
Zobrazovací systémy: MRI stroje a přenosná ultrazvuková zařízení.
Implantáty: Srdeční monitory s biokompatibilními materiály.
C. Automotická elektronika
ADAS: Senzory LiDAR a autonomní kontrolní jednotky.
Infotainment: Displeje s vysokým rozlišením a uboby připojení.
D. Aerospace & Defense
Avionics: Systémy řízení letu s stíněním EMI.
Satellite Comms: Lehké desky odolné proti záření.
E. telekomunikace
5G Infrastruktura: Základní stanice a RF zesilovače.
Směrovače/přepínače: vysokorychlostní přenos dat.
F. Průmyslová automatizace
Robotika: Motorová řadiče a rozhraní senzorů.
Brány IoT: Zařízení s výpočtem okrajů.
| Parametr | Standardní rozsah | Pokročilá schopnost |
| Počet vrstev | 4–20 vrstev | Až 30 vrstev |
| Minimální stopa/prostor | 3/3 mil (76,2 μm) | 2/2 mil (50,8 μm) |
| Průměr mikro-via | 0,1 mm | 0,075 mm |
| Tloušťka desky | 0,4–3,0 mm | 0,2–5,0 mm |
| Povrchová úprava | Enig, Hasl, Ponoření stříbro | OSP, tvrdé zlato |
| Materiál | FR-4, High-TG, Rogers | Polyimid, bez halogenu |
