Při honbě za menšími, lehčími a spolehlivějšími elektronickými produkty čelí inženýři zásadní výzvě: jak umístit více funkcí do stísněných prostor při zachování odolnosti v dynamických podmínkách. Rigid-Flex PCB se ukázalo jako definitivní řešení, kombinující strukturální stabilitu pevných obvodových desek s přizpůsobivostí flexibilních obvodů. HONTEC se etabloval jako důvěryhodný výrobce řešení Rigid-Flex PCB, který slouží high-tech průmyslům ve 28 zemích se specializovanými odbornými znalostmi v oblasti výroby prototypů s velkým množstvím, maloobjemové a rychloobrátkové výroby.
Hodnota desky Rigid-Flex PCB daleko přesahuje úsporu místa. Odstraněním konektorů, kabelů a pájených spojů, které tradičně spojují samostatné pevné desky, tato technologie dramaticky zlepšuje spolehlivost systému a zároveň snižuje dobu montáže, hmotnost a celkové náklady. Aplikace od lékařských přístrojů a leteckých systémů po nositelné technologie a automobilovou elektroniku stále více závisí na konstrukci desek plošných spojů Rigid-Flex, aby splnily náročné cíle v oblasti výkonu a odolnosti.
HONTEC se sídlem v Shenzhenu, Guangdong, kombinuje pokročilé výrobní možnosti s přísnými standardy kvality. Každá vyrobená deska Rigid-Flex PCB nese záruku certifikací UL, SGS a ISO9001, zatímco společnost aktivně implementuje normy ISO14001 a TS16949. Díky logistickým partnerstvím, která zahrnují UPS, DHL a prvotřídní speditéři, zajišťuje HONTEC efektivní globální dodávky. Každý dotaz obdrží odpověď do 24 hodin, což odráží závazek vstřícnosti, kterého si globální inženýrské týmy cení.
Rozhodnutí přijmout desku s pevnými deskami nabízí několik výrazných výhod, které přímo ovlivňují spolehlivost produktu a efektivitu výroby. Tradiční konstrukce, které se spoléhají na konektory, kabely a více pevných desek, představují potenciální místa selhání při každém propojení. Každý konektor představuje mechanický spoj náchylný k poškození vibracemi, korozi a únavě v průběhu času. Rigid-Flex PCB tyto body selhání zcela eliminuje integrací flexibilních obvodů, které slouží jako propojení mezi tuhými sekcemi. Tato jednotná konstrukce snižuje pracnost při montáži, eliminuje náklady na pořízení konektoru a odstraňuje riziko nesprávného vedení kabelů během montáže. Pro aplikace vystavené opakovanému pohybu, skládání nebo vibracím poskytuje deska Rigid-Flex PCB vynikající mechanickou spolehlivost ve srovnání s alternativami založenými na konektorech. Úspora místa může být značná, protože flexibilní části lze skládat nebo ohýbat tak, aby odpovídaly nepravidelným tvarům skříně, což návrhářům umožňuje efektivněji využít dostupný prostor. Snížení hmotnosti je další významnou výhodou, zejména u leteckých a přenosných lékařských přístrojů, kde záleží na každém gramu. Společnost HONTEC spolupracuje s klienty na vyhodnocení těchto faktorů již v rané fázi návrhu a zajišťuje, že rozhodnutí použít desku plošných spojů Rigid-Flex je v souladu s technickými požadavky a úvahami o objemu výroby.
Přechodová zóna, kde se tuhý materiál setkává s pružným materiálem, představuje nejkritičtější oblast při výrobě desek Rigid-Flex PCB. HONTEC využívá specializované technické kontroly, aby zajistil, že si tyto regiony udrží elektrickou integritu a mechanickou pevnost po celou dobu životního cyklu produktu. Proces začíná přesným výběrem materiálu s využitím flexibilních substrátů na bázi polyimidů, které si zachovávají flexibilitu a zároveň nabízejí vynikající tepelnou stabilitu. Během výroby jsou tuhé sekce sestaveny pomocí standardních FR-4 nebo vysoce výkonných laminátů, zatímco flexibilní sekce procházejí pečlivým zpracováním, aby byla zachována jejich ohebnost. Přechodové oblasti je věnována zvláštní pozornost během nanášení krycí vrstvy a procesů pájení masky, což zajišťuje, že rozhraní zůstane bez koncentrací napětí, které by mohlo vést k prasknutí vodiče při opakovaném ohýbání. HONTEC využívá řízené hloubkové směrování a techniky laserové ablace k přesnému definování přechodových hranic. U návrhů vyžadujících opakované dynamické ohýbání vyhodnocuje tým inženýrů poloměr ohybu, požadavky na cyklus ohybu a výběr materiálu pro optimalizaci životnosti. Povýrobní testování zahrnuje testování pružného cyklu pro dynamické aplikace a testování tepelného namáhání, aby se ověřilo, že přechodové zóny udržují elektrickou kontinuitu napříč teplotními změnami. Tento komplexní přístup zajišťuje, že Rigid-Flex PCB funguje spolehlivě v zamýšleném aplikačním prostředí.
Při navrhování desek plošných spojů Rigid-Flex pro aplikace zahrnující opakované ohýbání nebo pohyb vyžaduje pečlivou pozornost faktorů, které se liší od statických aplikací. Inženýrský tým HONTEC zdůrazňuje poloměr ohybu jako primární faktor – poměr poloměru ohybu k tloušťce flexibilního obvodu přímo ovlivňuje životnost měděných pásů v dynamických podmínkách. Pro dynamické aplikace se doporučuje minimální poloměr ohybu alespoň desetinásobek tloušťky ohebného obvodu, ačkoli specifické požadavky závisí na očekávaném počtu ohybových cyklů. Vedení tras v pružných sekcích vyžaduje střídavé umístění vodičů spíše než skládání tras přímo nad sebou, což vytváří napěťové body během ohýbání. Tloušťka pokovení v přechodových zónách je věnována zvláštní pozornost, protože tato oblast je vystavena koncentrovanému mechanickému namáhání. HONTEC nedoporučuje umisťovat průchody, komponenty nebo průchozí otvory do pružných zón, protože tyto prvky vytvářejí lokalizované napěťové body, které mohou vést k selhání. V případě potřeby by stínící vrstvy měly používat křížově šrafované vzory spíše než plnou měď, aby byla zachována flexibilita. Počet očekávaných cyklů ohybu – ať už tisíce u spotřebních výrobků nebo miliony u průmyslových zařízení – určuje pravidla pro výběr materiálu a design. Řešením těchto úvah ve fázi návrhu pomáhá HONTEC klientům dosáhnout řešení Rigid-Flex PCB, která splňují jak požadavky na elektrický výkon, tak očekávání mechanické odolnosti.
HONTEC udržuje výrobní kapacity pokrývající celou řadu požadavků na desky Rigid-Flex PCB. Konfigurace sahají od jednoduchých dvouvrstvých flexibilních konstrukcí s pevnými výztuhami až po složité vícevrstvé konstrukce obsahující slepé prokovy, zapuštěné prokovy a více pevných sekcí. Materiálové možnosti zahrnují standardní polyimidové flexibilní substráty, nízkoztrátové materiály pro vysokofrekvenční flexibilní sekce a pokročilé bezlepivé lamináty pro aplikace vyžadující vynikající tepelnou stabilitu.
Výběr povrchové úpravy zohledňuje jak pájitelnost, tak odolnost v ohybu, přičemž imerzní zlato poskytuje ploché povrchy pro komponenty s jemnou roztečí a ENIG podporující aplikace spojování drátů. HONTEC dodržuje přísné procesní kontroly pro flexibilní manipulaci s materiálem, včetně prostředí s řízenou vlhkostí během výroby, aby se zabránilo absorpci vlhkosti, která by mohla ovlivnit kvalitu laminace.
Pro inženýrské týmy, které hledají výrobního partnera schopného dodávat spolehlivá řešení Rigid-Flex PCB od prototypu až po výrobu, HONTEC nabízí technickou odbornost, citlivou komunikaci a osvědčené systémy kvality podložené mezinárodními certifikacemi.
ELIC Rigid-Flex PCB je technologie propojovacích otvorů v jakékoli vrstvě. Tato technologie je patentovým procesem společnosti Matsushita Electric Component v Japonsku. Je vyrobena z papíru s krátkými vlákny termountu DuPont "poly aramid", který je impregnován vysoce funkční epoxidovou pryskyřicí a filmem. Poté je vyroben z laserového tváření otvorů a měděné pasty a měděný plech a drát jsou na obou stranách slisovány, aby vytvořily vodivou a propojenou oboustrannou desku. Protože v této technologii není žádná galvanicky pokovená měděná vrstva, je vodič vyroben pouze z měděné fólie a tloušťka vodiče je stejná, což přispívá k vytvoření jemnějších drátů.
PCB EM-528K je druh kompozitní desky, která spojuje tuhé PCB (RPC) a flexibilní PCB (FPC) skrz otvory. Vzhledem k flexibilitě FPC může umožnit stereoskopické zapojení v elektronickém zařízení, což je vhodné pro 3D design. V současné době poptávka po rigidních flexibilních PCB rychle roste na globálním trhu, zejména v Asii. Tento článek shrnuje vývojový trend a tržní trend rigidní flexibilní technologie PCB, charakteristik a výrobního procesu

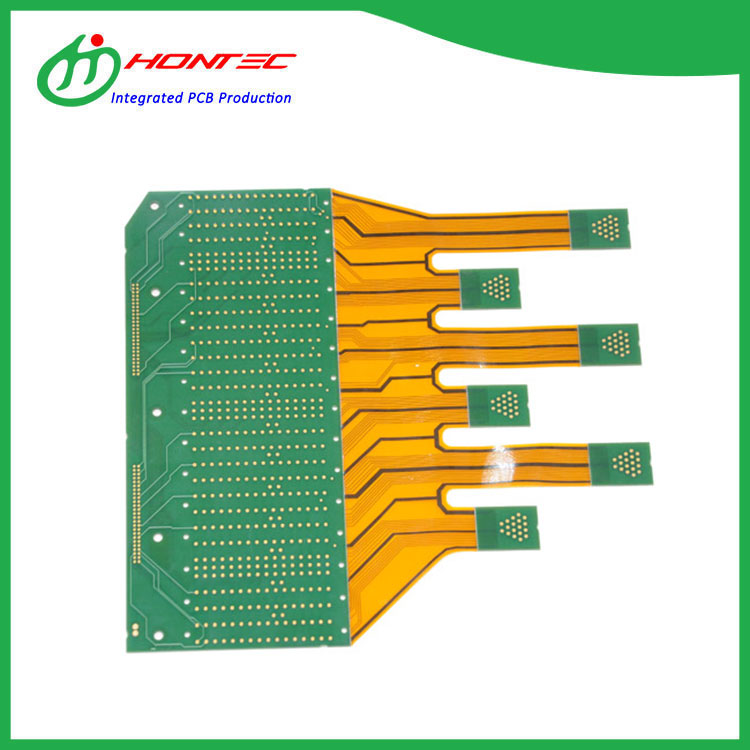

Vzhledem k tomu, že design PCB R-5795 je v mnoha průmyslových oborech široce používán, aby byla zajištěna vysoká míra úspěšnosti, je velmi důležité naučit se podmínky, požadavky, procesy a osvědčené postupy rigidního designu flex. TU-768 PCB Rigid-Flex lze vidět z názvu, že rigidní kombinovaný obvod Flex je složen z tuhé desky a flexibilní technologie desky. Tento design má připojit vícevrstvý FPC k jedné nebo více tuhé desky interně a / nebo externě.
AP8545R PCB odkazuje na kombinaci měkké desky a tvrdé desky. Jedná se o desku obvodu vytvořenou kombinací tenké flexibilní spodní vrstvy s tuhou spodní vrstvou a poté laminováním do jedné složky. Má vlastnosti ohýbání a skládání. Vzhledem ke smíšenému použití různých materiálů a více výrobních kroků je doba zpracování rigidních plošných spojů Flex delší a výrobní náklady jsou vyšší.
U elektronických spotřebičů s plošnými spoji použití PCB R-F775 nejen maximalizuje využití prostoru a minimalizuje hmotnost, ale také výrazně zvyšuje spolehlivost, čímž eliminuje mnoho požadavků na svařované spoje a křehké zapojení náchylné k problémům s připojením. Tuhá deska plošných spojů Flex má také vysokou odolnost proti nárazu a může přežít v prostředí s vysokým stresem.
18Layer Rigid-Flex PCB odkazuje na desku s plošným obvodem obsahující jednu nebo více tuhých oblastí a jedné nebo více flexibilních oblastí, která se skládá z tuhých desek a flexibilních desek řádně laminovaných dohromady a je elektricky spojena s kovovými otvory. Rigid Flex PCB může nejen poskytnout podpůrnou funkci, kterou by měla mít tuhá plošná PCB, ale má také ohybovou vlastnost flexibilní desky, která může splňovat požadavky 3D sestavy.
