Pokud jste se někdy potýkali se ztrátou signálu, tepelným managementem nebo nekonzistentním výkonem ve vašich RF a vysokorychlostních návrzích, víte, že jádro problému často spočívá v základu – v samotném materiálu obvodové desky. Výběr špatného substrátu může vést ke zpoždění projektu, překročení nákladů a selhání produktu. NaHONTEC, těmto výzvám důvěrně rozumíme, protože pomáháme inženýrům každý den se v nich orientovat. Hledání dokonalostiVysokofrekvenční deskazačíná pochopením, že ne všechny materiály jsou stvořeny stejně. Pojďme si rozebrat kritické otázky, které si musíte položit.

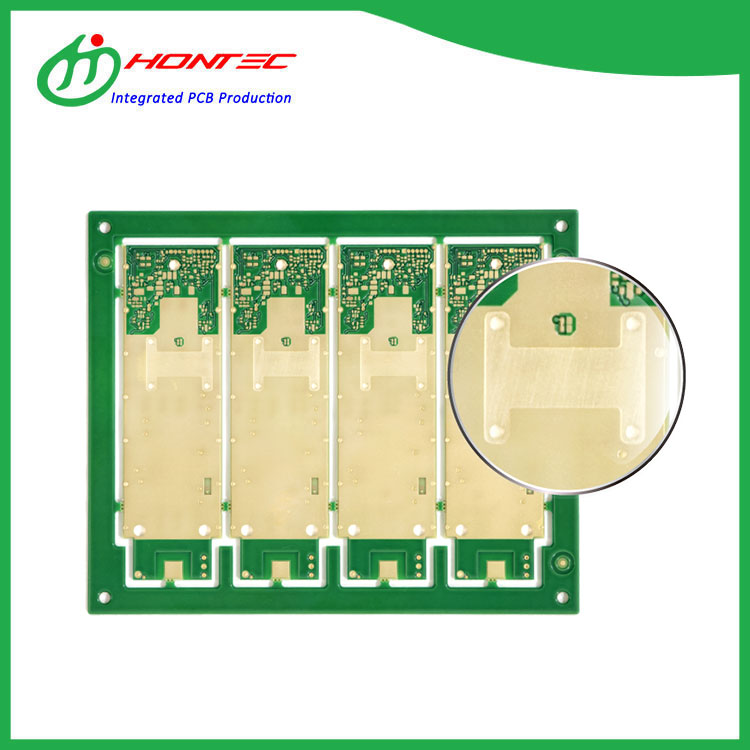

Na jakých materiálových vlastnostech skutečně záleží u vysokofrekvenční desky
Pro aVysokofrekvenční deska, elektrický výkon je král. Primární vlastnosti, které musíte vyhodnotit, jsou:
Dielektrická konstanta (Dk):Ta musí být nízká a stabilní. Kolísání Dk s frekvencí nebo teplotou způsobuje zkreslení signálu.
Disipační faktor (Df):To musí být výjimečně nízké. Vysoké Df se přímo promítá do významné ztráty signálu a okrádá váš návrh o výkon a srozumitelnost.
Tepelný management:Materiál musí účinně odvádět teplo, aby byla zajištěna spolehlivost a konzistentní Dk.
Absorpce vlhkosti:Nízká absorpce je kritická, protože příjem vody drasticky mění elektrické vlastnosti.
NaHONTEC, specializujeme se na substráty, které v těchto oblastech vynikají a poskytují stabilní platformu, kterou vaše vysokofrekvenční aplikace vyžadují.
Jak se porovnávají oblíbené vysokofrekvenční materiály
Výběr materiálu je o vyvážení výkonu, zpracovatelnosti a nákladů. Zde je profesionální srovnání běžných možností:
| Typ materiálu | Typické Dk (10 GHz) | Typické Df (10 GHz) | Klíčové výhody | Nejlepší pro |
|---|---|---|---|---|
| Standardní FR-4 | ~4.3 | ~0,020 | Velmi nízká cena, snadné zpracování | Nekritické, nízkofrekvenční aplikace |
| Řada Rogers RO4000® | 2,55 - 6,15 | 0,0027 - 0,0037 | Vynikající výkon, dobrá zpracovatelnost | Vysokofrekvenční deskapro automobilový radar, telekom |
| PTFE (Teflon®) | 2,1 - 2,55 | 0,0009 - 0,0020 | Ultra nízká ztráta, stabilní Dk | Extrémní výkon: letectví, obrana, mmWave |
| HONTEC HF-1 laminát | 3,0 ± 0,05 | 0.0020 | Optimální rovnováha mezi cenou a výkonem, snadné vícevrstvé lepení | Komerční bezdrátové, IoT, vysokorychlostní digitální |
Tato tabulka zdůrazňuje klíčový poznatek: zatímco čistý PTFE nabízí nejnižší ztráty, jeho výroba může být obtížná a nákladná. NášHONTEC HF-1 laminátje zkonstruován tak, aby překlenul tuto mezeru a nabízí výkon blízký PTFE s vyrobitelností uhlovodíku plněného keramikou.Vysokofrekvenční deskajak vysoce výkonné, tak nákladově efektivní na výrobu.
Jaké technické parametry bych měl pro svůj projekt zadat
Kromě typu materiálu musíte definovat přesné parametry. Když spolupracujete sHONTEC, provedeme vás specifikací:
Skládání vrstev:Pomáháme navrhnout optimální uspořádání jader a prepregů.
Kotak pengiriman ANTI-DAMPAK: Použití nízkoprofilové nebo válcované mědi ke snížení ztráty efektu pokožky.
Drsnost povrchu:Hladší měděná fólie minimalizuje ztráty vodičů ve vašemVysokofrekvenční deska.
Pokovování a povrchová úprava:Zajištění povrchových úprav, jako je imerzní stříbro nebo ENEPIG, nesníží výkon RF.
Zvažovali jste celkové náklady na vaše PCB, nejen na laminát?
Počáteční cena materiálu je pouze jedním faktorem. Levnější laminát s vyšší ztrátou nebo špatnou zpracovatelností může vést k:
Vyšší míra odmítnutí montáže.
Potřeba dodatečného zesílení k překonání ztráty.
Poruchy v terénu a náklady na záruku.
SpolehlivýVysokofrekvenční deskavytvořené ze správně specifikovaného materiálu od důvěryhodného partnera, jako jsme my, šetří celkové náklady na systém a chrání vaši pověst.
Připraveno k sestavení špičkové vysokofrekvenční desky
Správná volba materiálu je prvním, nejdůležitějším krokem k úspěšnému produktu. Nejde jen o datové listy; jde o odborné vedení a spolehlivé dodávky. My vHONTECjsme více než jen dodavatel – jsme vaším technickým partnerem při procházení těchto složitých rozhodnutí. Pojďme diskutovat o vaší konkrétní aplikaci, dielektrických požadavcích a rozpočtu, abychom našli dokonalé řešení substrátu.
Kontaktujte násještě dnes s vašimi specifikacemi projektu pro odbornou konzultaci a konkurenční nabídku. Pojďme společně postavit něco výjimečného.
